交叉滾子軸承和薄壁軸承的特點及類型
交叉滾子軸承和薄壁軸承的特點及類型
- 2020/12/24 15:15:19

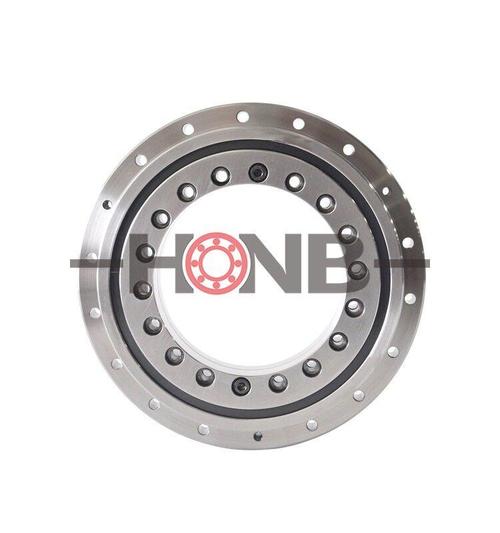

在圓柱滾子成直角的V形槽滾動面上，十字滾子通過墊片垂直布置在內圈和外圈之間。這種設計允許交叉滾子承受來自所有方面的載荷，如徑向、軸向、力矩載荷和動量載荷。由于滾輪與軌道表面呈直線接觸，軸承在載荷作用下發生彈性變形的可能性非常小。交叉滾子軸承廣泛應用于工業自動機器人、工作機器人和醫療設備等。交叉滾子軸承可以滿足高剛性、緊湊性和高速運行的要求。
交叉滾子軸承發展特點：軸承可以承載管理能力高、鋼性好、回轉精度高、安裝使用方便。
十字滾子軸承主要有：整體式、外圈分離式、內圈分離式。
RB型：Rb型內環和外圈尺寸最小化小型化，其構造為外圈2分割，內圈為一設計。非常適合需要內圈旋轉精度的情況。
Re-type:Re-type是RB型設計理念產生的一種形式。內圈分為兩部分，外圈為一體。最適用于外圈回轉精度要求高的場合。
Ra 型: ra 型是內外圈壁厚薄、重量輕、外圈2開裂結構，鉚接固定在非分離型交叉滾子軸承上。這種類型的交叉滾子軸承體積小，能承受載荷，所以軸承座或側壓法蘭可以輕量化，最適合于機器人手臂零件和其他旋轉關節。
薄壁軸承滿足了現代機械對回轉機構緊湊、簡化、輕量化設計的要求，具有體積小、重量輕、摩擦小的特點。廣泛應用于航空航天、精密機床、工作臺、雷達通信、工業機器人、半導體加工設備、醫療設備等領域，可顯著減輕設備重量，減少設備摩擦，提供良好的旋轉精度。
薄壁軸承系統主要分三種不同類型：
1.徑向接觸（l形）
2.角接觸（M型）
三。四點接觸（n型）
這些系列軸承套圈主要以軸承鋼和不銹鋼兩種材料為主。
薄壁軸承特點：
薄壁軸承不同于標準軸承。在薄壁軸承中，每個系列的截面尺寸都設計為固定值，而在同一系列中，截面尺寸是恒定的，不隨著內部尺寸的增加而增加。所以這一系列薄壁軸承也叫等截面薄壁軸承。通過使用相同系列的薄壁軸承，設計人員可以標準化相同的通用零部件。
使用大內孔、小橫截面的薄壁進行軸承企業可以用大直徑的空心軸來代替小直徑的實心軸，諸如：空氣、水管、電線是否可以同時通過空心軸來提供，使設計一個更加具有簡潔。
薄壁軸承企業可以通過節省時間空間，降低重量，顯著降低貿易摩擦，并提供一個良好的旋轉精度 。在不影響軸承性能和使用壽命的情況下，使用薄壁軸承，可以不斷縮小自己設計的外部尺寸和降低公司生產管理成本。
薄壁軸承，具有七個開放系列，五個密封系列，孔徑為 1 英寸至 40 英寸，橫截面尺寸范圍為 0.1875 英寸×0.1875 英寸至 1.000 英寸×1.000 英寸。有三種類型的開放式軸承：徑向觸點、副詞觸和四點觸點。密封軸承分為徑向接觸和四點觸點。
