2344、2347系列雙向推力角接觸球軸承

2344、2347系列雙向推力角接觸球軸承,雙向推力用接觸球軸承由兩個軸圈、一個座圈、一個隔套和兩列滾動體及保持架組件組成。

bearing@hyzcgroup.com

18837917076

產品詳情

2344、2347系列雙向推力角接觸球軸承

雙向推力用接觸球軸承由兩個軸圈、一個座圈、一個隔套和兩列滾動體及保持架組件組成。修磨隔套的厚度即可調整軸承的間隙和預緊。軸承的接觸角為60°。該軸承的公稱外徑和與其配套的雙列圓柱滾子軸承的外徑相同，但外圈與箱體孔之間有間隙，因而，雙向推力角接球軸承不承受徑向載荷，與雙列圓柱滾子軸承配套使用以承受雙向軸向載荷；具有精度高，剛性好、溫升低、轉速高、裝卸方便等優點。

雙向推力角接觸球軸承分2344和2347兩個尺寸系列，2344系列軸承用于與雙列圓柱滾子軸承錐孔小端配合，2347系列用于大端。

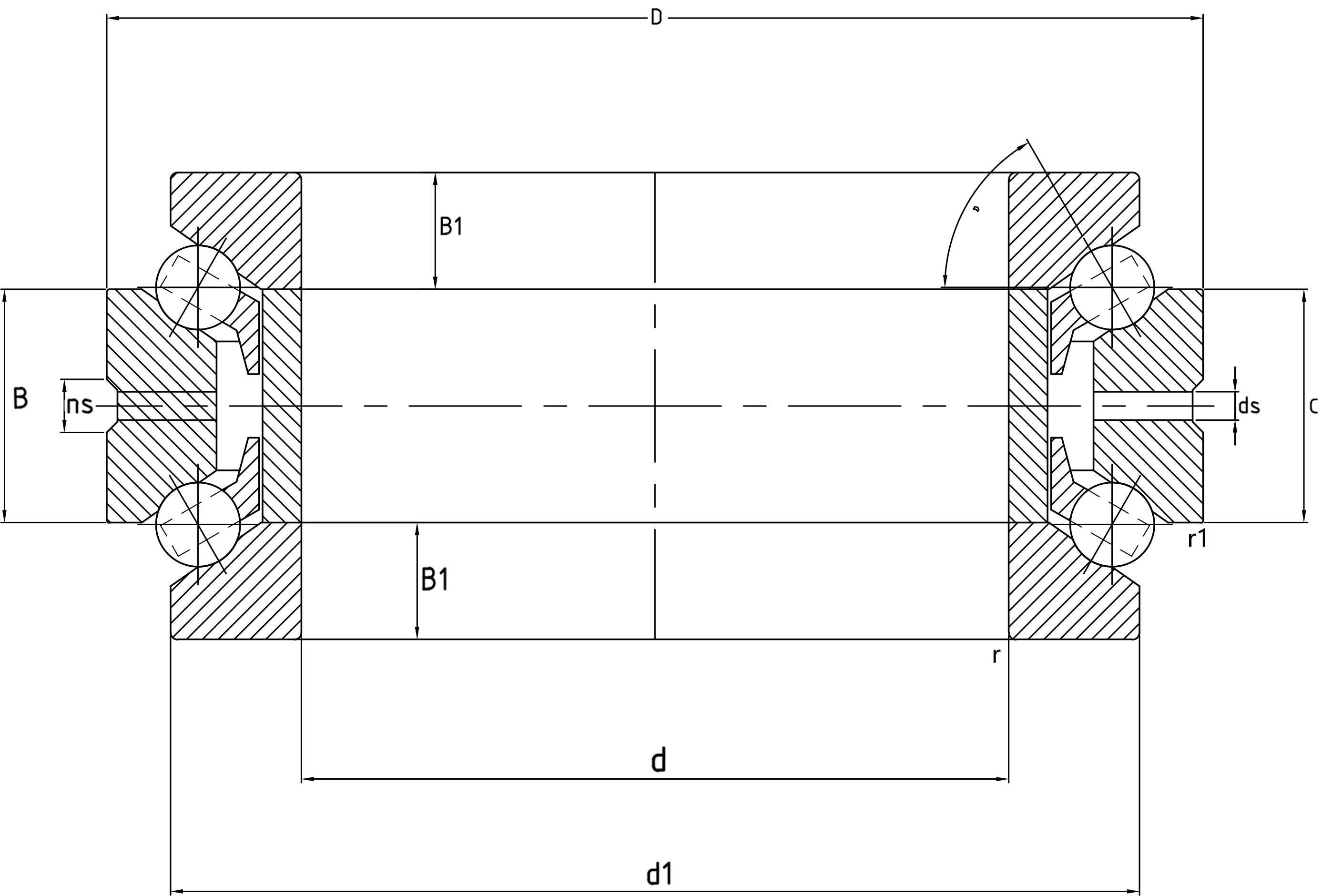

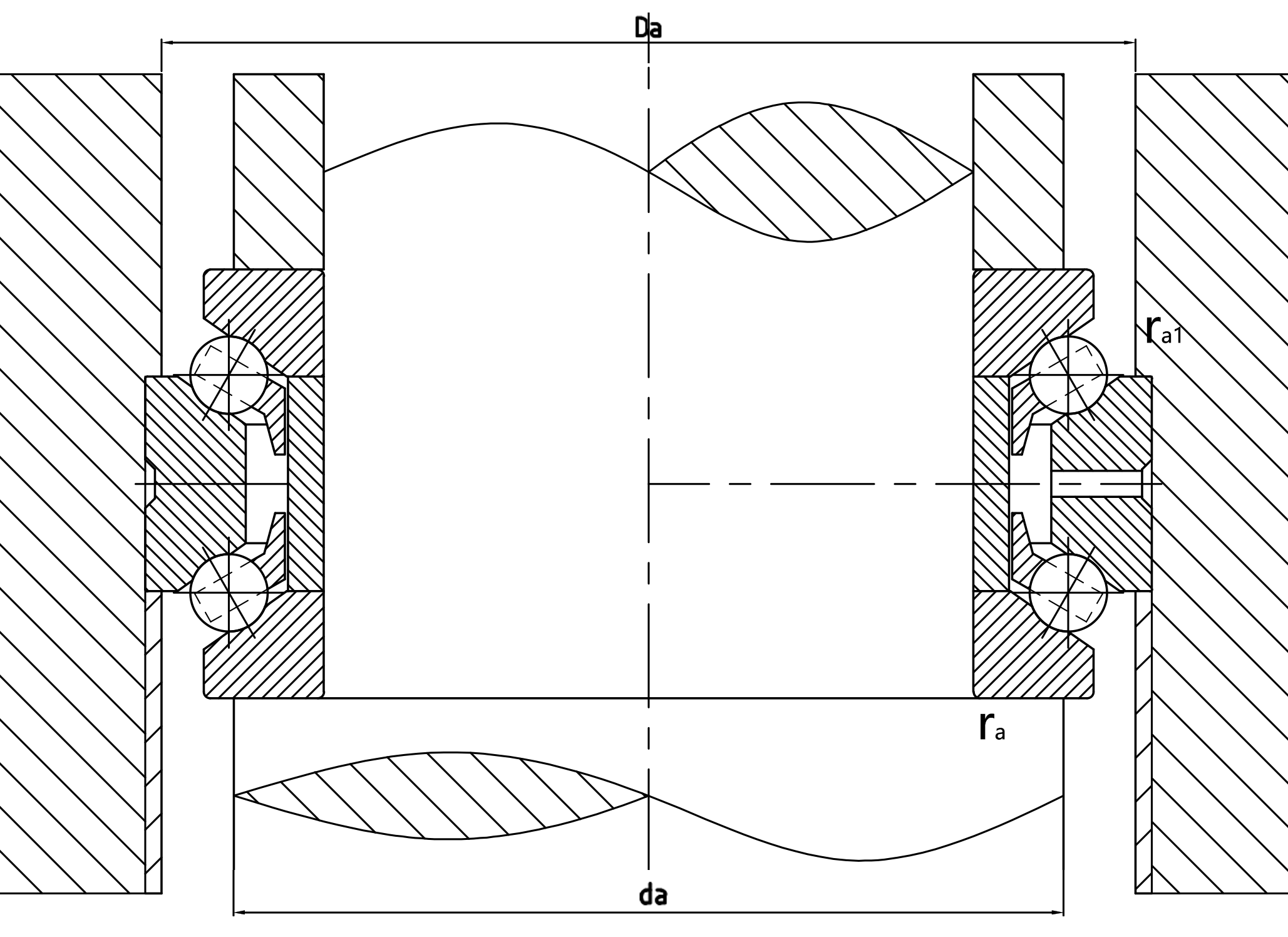

型號	尺寸										安裝尺寸				基本額定載荷(KN)		極限轉速		質量
型號	d	D	B	C	d1	B1	rmin	r1min	ds	ns	dah12	DaH12	ramax	ra1max	動載荷Ca	靜載荷Coa	脂潤滑	油潤滑	參考
234420-M	100	150	60	30	133	15	1.5	0.3	4.8	9.5	120.5	140.5	1.5	0.3	67	226	3800	5000	3.174
234720-M	103	150	60	30	133	15	1.5	0.3	4.8	9.5	120.5	140.5	1.5	0.3	67	226	3800	5000	2.95
234421-M	102	160	66	33	142	16.5	2	0.6	4.8	9.5	128	150	2	0.6	74	250	3600	4800	4.09
234721-M	109	160	66	33	142	16.5	2	0.6	4.8	9.5	128	150	2	0.6	74	250	3600	4800	3.73
234422-M	110	170	72	36	150	18	2	0.6	4.8	9.5	134.5	160	2	0.6	98	325	3400	4500	5.19
234722-M	114	170	72	36	150	18	2	0.6	4.8	9.5	134.5	160	2	0.6	98	325	3400	4500	4.79
234424-M	120	180	72	36	160	18	2	0.6	4.8	9.5	144.5	170	2	0.6	101	345	3200	4300	5.56
234724-M	124	180	72	36	160	18	2	0.6	4.8	9.5	144.5	170	2	0.6	101	345	3200	4300	5.14
234426-M	130	200	84	42	177	21	2	0.6	6.3	12.2	159	188	2	0.6	128	440	2800	3800	8.28
234726-M	135	200	84	42	177	21	2	0.6	6.3	12.2	159	188	2	0.6	128	440	2800	3800	7.58
234428-M	140	210	84	42	187	21	2.1	0.6	6.3	12.2	169	198	2.1	0.6	132	470	2600	3600	8.78
234728-M	145	210	84	42	187	21	2.1	0.6	6.3	12.2	169	198	2.1	0.6	132	470	2600	3600	8.07
234430-M	150	225	90	45	200	22.5	2.1	0.6	8	15	181	211.5	2.1	0.6	142	520	2600	3600	10.8
234730-M	155	225	90	45	200	22.5	2.1	0.6	8	15	181	211.5	2.1	0.6	142	520	2600	3600	9.95
234432-M	160	240	96	48	212	24	2.1	0.6	8	15	192.5	226	2.1	0.6	168	600	2400	3400	12.9
234732-M	165	240	96	48	212	24	2.1	0.6	8	15	192.5	226	2.1	0.6	168	600	2400	3400	12
234434-M	140	260	108	54	230	27	2.1	0.6	8	15	206.5	245	2.1	0.6	207	740	2200	3200	17.7
234734-M	176	260	108	54	230	27	2.1	0.6	8	15	206.5	245	2.1	0.6	207	740	2200	3200	16.3
234436-M	180	280	120	60	248	30	2.1	0.6	8	15	221	263	2.1	0.6	235	840	2000	3000	23.4
234736-M	187	280	120	60	248	30	2.1	0.6	8	15	221	263	2.1	0.6	235	840	2000	3000	21.5
234438-M	190	290	120	60	248	30	2.1	0.6	8	15	231	273	2.1	0.6	244	900	1900	2800	24.7
234738-M	197	290	120	60	248	30	2.1	0.6	8	15	231	273	2.1	0.6	244	900	1900	2800	22.6
234440-M	200	310	132	66	274	33	2.1	0.6	8	15	245	291.5	2.1	0.6	285	1060	1800	2600	31.5
234740-M	207	310	132	66	274	33	2.1	0.6	8	15	245	291.5	2.1	0.6	285	1060	1800	2600	29.2
234444-M	220	340	144	72	304	36	3	1.1	9.5	17.7	269	318	3	1.1	340	1330	1600	2200	41.7
234744-M	228	340	144	72	304	36	3	1.1	9.5	17.7	269	318	3	1.1	340	1330	1600	2200	38.5
234448-M	240	360	144	72	322	36	3	1.1	9.5	17.7	289	338	3	1.1	350	1420	1500	2000	43.8
234748-M	248	360	144	72	322	36	3	1.1	9.5	17.7	289	338	3	1.1	350	1420	1500	2000	40.4
234452-M	260	400	164	7282	354	41	4	1.5	9.5	17.7	317.5	374.5	4	1.5	400	1680	1400	1900	64.5
234752-M	269	400	164	82	354	41	4	1.5	9.5	17.7	317.5	374.5	4	1.5	400	1680	1400	1900	59.7
234456-M	280	420	164	82	374	41	4	1.5	9.5	17.7	337.5	394.5	4	1.5	415	1790	1300	1800	69
234756-M	289	420	164	82	374	41	4	1.5	9.5	17.7	337.5	394.5	4	1.5	415	1790	1300	1800	63.8
234460-M	300	460	190	95	406	47.5	4	1.5	9.5	17.7	366	428.5	4	1.5	480	2170	1200	1700	98.4
234760-M	310	460	190	95	406	47.5	4	1.5	9.5	17.7	366	428.5	4	1.5	480	2170	1200	1700	91.2
234464-M	320	480	190	95	426	47.5	4	1.5	9.5	17.7	386	448.5	4	1.5	495	2310	1200	1700	102
234764-M	330	480	190	95	426	47.5	4	1.5	9.5	17.7	386	448.5	4	1.5	495	2310	1200	1700	94.9
234468-M	340	520	212	106	459	53	4	1.5	9.5	17.7	113	485.5	4	1.5	580	2850	1100	1600	138
234768-M	350	520	212	106	459	53	4	1.5	9.5	17.7	413	485.5	4	1.5	580	2850	1100	1600	129
234472-M	360	540	212	106	479	53	4	1.5	9.5	17.7	433	505.5	4	1.5	590	2950	1000	1500	144
234772-M	370	540	212	106	479	53	4	1.5	9.5	17.7	433	505.5	4	1.5	590	2950	1000	1500	135
234476-M	380	560	212	106	499	53	4	1.5	9.5	17.7	453	525.5	4	1.5	610	3150	1000	1500	154
234776-M	390	560	212	106	499	53	4	1.5	9.5	17.7	453	525.5	4	1.5	610	3150	1000	1500	144
234480-M	400	600	236	118	532	59	5	2	9.5	17.7	480	561.5	5	2	680	3650	900	1300	198
234780-M	410	600	236	118	532	59	5	2	9.5	17.7	480	561.5	5	2	680	3650	900	1300	187
