機器人手臂使用哪種規格型號的軸承合適？
機器人手臂使用哪種規格型號的軸承合適？
- 2020/12/29 14:16:38
機器人手臂的伸縮、橫向移動均屬于直線運動。實現臂的直線運動有多種形式，如活塞油（氣）缸、齒輪管機構、螺桿機構、連桿機構等。由于活塞油（氣）缸的體積小、重量輕，因而在機器人的手臂結構中交叉滾子軸承應用比較多。
手臂回轉運動機構 實現機器人手臂回轉運動的機構形式是多種多樣的,常用的有葉片式回轉缸、齒輪傳動機構、鏈輪傳動機構和連桿機構。十字滾子軸承是最適合機器人手臂的軸承。為什么這么說呢？

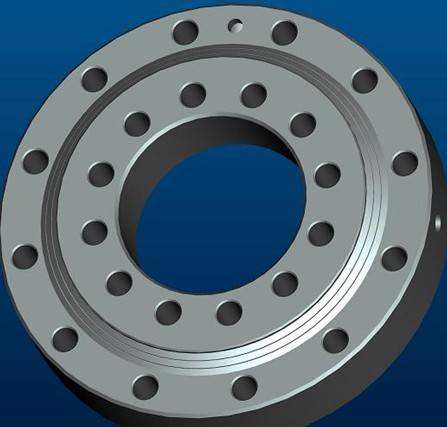

交叉滾子軸承的內外環尺寸被小限度的小型化，別是超薄結構是接近限的小型尺寸，并且具有高剛性。所以最適合于工業發展機器人的關節部位進行或者通過旋轉部位。
精密交叉滾子軸承的滾柱為字交叉排列，因此只用1套交叉滾子軸環就可承受各個偏向的負荷，與傳統型號相比，剛性提升了3~4倍。同時，因內圈（或外圈）是兩分割的構造，軸承間隙可調整，即使被施加預載，也能獲得高精度地旋轉運動。
在交叉滾子軸承中,因圓柱滾子在呈90 的V形溝槽滾動面上通過間隔保持器被相互垂直地排列,所以1套交叉滾子軸承就可承受徑向負荷、軸向負荷及力矩負荷等所有方向的負荷。
工業機器人的臂部一般具有2～3個自由度，即伸縮、回轉或俯仰。臂部總重量較大,受力一般較復雜,在運動時,直接承受腕部、手部和工件（或工具）的靜、動載荷,尤其高速運動時,將產生較大的慣性力（或慣性力矩）,引起沖擊,影響定位的準確性。從以上幾點可以看出，交叉滾子軸承是最適合機器人軸承的。更多關于軸承類型的信息
