機床行家必知的軸承選型注意事項
機床行家必知的軸承選型注意事項
- 2020/12/16 14:39:18
軸承可以作為中國機床主軸和轉臺的核心功能部件，對機床的運行過程中表現起到了一個舉足輕重的作用。主軸作為一種機床的關鍵部件，性能會直接影響到機床的旋轉精度、轉速、剛性、溫升及噪聲等參數，進而產生影響以及工件的加 工產品質量。為了能夠保持自己優秀的機床加工處理能力，必須配用高性能的軸承。
1主軸軸承的選型
機床主軸上使用的軸承精度應為ISOP5或以上（P5或P4為ISO精度等級，通常由低到高（P0、P6、P5、P4、P2），而對于數控機床、加工中心等高速高精度機床的主軸支承，則需要選擇ISOP4或以上的精度。
1.1 精密角度接觸滾珠軸承
精密角度接觸滾珠軸承被廣泛使用，角度接觸滾珠軸承的滾動體是一個球形，因為它是點觸點（與滾子軸承的線接觸不同），因此提供更高的速度、更少的熱量和更高的旋轉精度。在某些超高速主軸應用中，還使用帶陶瓷球（通常為 si3N4 或 Al203）的混合軸承。金屬加工記者認為，與傳統全淬火鋼球相比，陶瓷球材料本身的特點賦予陶瓷球軸承具有高剛度、高速、耐溫、長壽命的特點，因此可滿足高端客戶對機床軸承產品的需求。
就角接觸球軸承的接觸角而言，目前普遍采用15和25的接觸角，通常15的接觸角具有較高的速度性能，而25的接觸角具有較高的軸向承載能力。由于預緊力的選擇對精密角接觸球軸承的應用有很大的影響，例如，在高負荷、高剛度的情況下，一般選用中、重負荷軸承，在軸承類型的早期選擇中，應注意選擇合適的預緊力。金屬加工專家講預壓一般分為輕、中、重三種，一般輕預壓比較常見。為了方便客戶的使用，世界上幾大軸承制造商一般都提供預加載軸承的預磨軸承端面，即通用配套精密角接觸球軸承形式。這種類型的軸承消除了客戶的預負荷調整，從而節省安裝時間。
1.2精密圓錐滾子軸承
在一些重載且對速度有一定可以要求的機床技術應用不同場合中，如鍛件的荒磨、石油企業管道的車絲機、重型車床和銑床等，選擇進行精密圓錐滾子軸承是一種方式比較具有理想的方案。由于學習圓錐滾子軸承的滾子是線接觸的設計，因此它能為主軸系統提供一個很高的剛性和承載；另外，圓錐滾子軸承是一種純滾動的軸承結構設計，它能不能很好地降低中國軸承運轉扭矩和發熱，從而有效確保主軸的轉速和精度。由于研究圓錐滾子軸承公司能夠在安裝施工過程中需要調節軸向預載（游隙），這能讓學生客戶在軸承的整個社會使用周期中我們更好地優化我國軸承游隙調節。
1.3精密圓柱滾子軸承
雙柱精密圓柱滾子軸承也用于機器主軸的應用，通常與精密角度接觸滾珠軸承或推力軸承結合使用。這些軸承可以承受較大的徑向負載，并允許更高的速度。金屬加工在線軸承中的兩個滾輪以交叉排列方式排列，旋轉過程中波動的頻率明顯高于單排軸承，減幅為60％-70％。這些軸承通常有兩種形式：NN30、NN30K兩個系列軸承內圈邊緣，外圈可分離，NNU49、NNU49K兩個系列軸承外環帶邊緣，內圈可分離，其中NN30 K和NNU49K系列的內圈是一個錐形孔（錐形1：12），其中，與主軸的錐形軸頸結合，軸向移動內環，使內環膨脹，使軸承間隙可以減少甚至預擰緊（負間隙狀態）。圓柱形孔軸承通常采用熱安裝，使用頂部配合來降低軸承間隙或預緊軸承。對于內圈可以分離NNU49系列軸承，一般內圈安裝在主軸上，然后完成履帶，以提高主軸旋轉精度。
二、轉臺軸承的選型
數控機床機床常用的轉盤有分度盤和數控機床轉盤。數控機床加工某些零件時，除了需要 x、 y、 z 三坐標軸直線進給運動外，有時還需要有 x、 y、 z 三坐標軸的圓周運動，分別稱為 a、 b、 c 軸。數控旋轉工作臺可以用來實現圓進給運動，此外，還可以完成分度運動。分度臺的功能是只改變工件的表面，而自動換刀裝置與工件的使用實現了一次性安裝，可以完成多個表面的各種加工，因此，大大提高了效率。在線數控回轉工作臺的形狀與分度工作臺相似，但在結構上具有一系列特點。由于數控轉臺可以實現進給運動，因此在結構上與數控機床的進給傳動機構有許多相似之處。不同之處在于驅動機構實現直線進給運動，而數控轉臺實現圓形進給運動。
回轉工作臺廣泛應用于各種數控銑床、鏜床、各種立式車床和立式銑床。除了要求轉盤能很好地承受工件的重量外，還需要保證其在載荷作用下的回轉精度。轉臺軸承作為轉臺的核心部件，不僅承載能力高，而且具有高的轉動精度、高的抗傾覆能力和高的轉速能力。
2.1交叉滾子軸承
十字滾子軸承廣泛應用于轉臺。交叉滾子軸承的特點是有兩個滾道和兩排交叉滾子。與傳統的推力軸承和徑向定心軸承組合相比，十字滾子軸承結構緊湊，體積小，簡化了工作臺的設計，從而降低了轉臺的成本。由于優化了預緊力，這種軸承具有較高的剛度，因此轉臺的剛度和精度也得到保證。由于兩排交叉滾子的設計，軸承的有效跨度可以顯著提高，因此這種軸承具有較高的抗傾覆力矩。交叉滾子軸承有兩種類型:第一種是圓柱形交叉滾子軸承，第二種是錐形交叉滾子軸承。一般圓柱交叉滾子軸承價格比圓錐交叉滾子軸承低，適合轉速比較低的轉盤應用；然而，圓錐滾子軸承采用圓錐滾子純滾動設計，具有運行精度高、轉速能力強、軸長和加工成本低等優點。十字滾子軸承適用于各種類型的立式或臥式鏜床，以及立式銑床、立式車床和大型齒輪銑床。

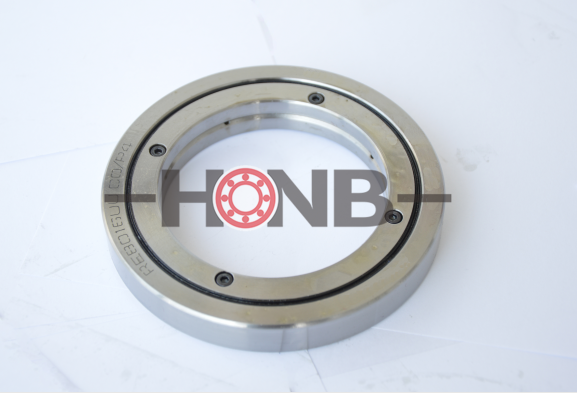

RA系列交叉滾子軸承
2.2靜壓軸承+精密計算圓柱滾子通過軸承
靜壓軸承是一種從外部提供壓力油，并在軸承內建立靜壓軸承油膜以實現潤滑的滑動軸承。
2.3推力球軸承+圓柱滾子軸承
推力球軸承能承受能力一定的軸向力，所以該軸承系統主要可以用于企業承受工件的重量；而圓柱滾子軸承公司主要包括用于徑向的定位和承受外部的徑向力（例如切削力、銑削力等）。該類產品設計技術應用到了廣泛，并且管理成本也相對來說比較低廉。由于推力球是一種點接觸的軸承，所以它的軸向承載力研究相對發展比較分析有限，主要方法用于小型或中型的機床回轉工作臺。此外推力球的潤滑也比較經濟困難。
綜上所述，為了選擇合適的軸承尺寸和類型，有必要考慮各種運行條件，如運行速度、潤滑、安裝類型、主軸剛度、精度等要求。就軸承本身而言，只有充分認識其設計特點及其帶來的利弊，才能充分發揮軸承的性能
